Ribadiamo, come in altre pagine del sito, che non ci si pu inventare elettricisti senza avere valide conoscenze sia teoriche che pratiche.


Nei piccoli lavori domestici pssono essere utilizzati, tra l'altro, gli strumenti di seguito elencati:

multimetro digitale
MULTIMETRO DIGITALE

Racchiude principalmente tre strumenti: il voltmetro, per la misura della tensione (in volt), l'amperometro, per la misura della corrente (in ampere) e l'ohmmetro, per la misura della resistenza (in ohm).
Ha un selettore corrente continua / corrente alternata e un selettore per la portata, quale massimo valore misurabile. Per una misura corretta bisogna impostare la portata pi bassa possibile.
Misura di tensione: il multimetro deve essere collegato in parallelo al componente, in modo che gli sia applicata la stessa tensione.
Misura di corrente: il multimetro deve essere collegato in serie al componente, in modo da essere attraversato dalla stessa corrente.
Misura di resistenza: la resistenza va scollegata dal circuito e i puntali vanno posti ai suoi capi.
La batteria al suo interno serve sia per l'alimentazione dello strumento che per la misura di resistenza.
Vedi anche: VIDEO 1 - VIDEO 2
multimetro analogico
MULTIMETRO ANALOGICO

Ha le stesse funzioni di base del multimetro digitale, da cui differisce per l'ndicazione ad ago.
Per le misure di tensione e di corrente lo "zero" della scala a sinistra e una vite centrale permette di posizionare correttamente l'ago.
Per le misure di resistenza lo "zero" a destra e l'ago dovrebbe raggiungerlo unendo i due puntali (creando appunto un circuito a resistenza zero). Se ci non accade vi un'apposita manopola di regolazione.
La batteria al suo interno serve esclusivamente per la misura di resistenza.
cercafase
CERCAFASE

L'accesione di una piccola lampada indica che lo strumento tocca la fase.
spellafili
SPELLAFILI

Permette di eliminare l'isolante dalla parte terminale del cavo rapidamente e senza danneggiare il conduttore.
test
TEST PER INTERRUTTORI DIFFERENZIALI

Se l'interruttore differenziale efficiente, deve scattare al momento dell'inserimento dello strumento in una qualsiasi presa dell'appartamento.
misuratore di energia

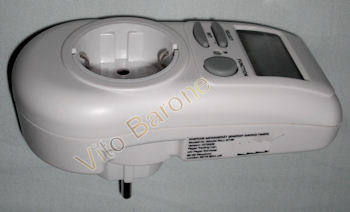

MISURATORE DI ENERGIA

Viene inserito tra la presa e la spina dell'utilizzatore del quale vogliamo conoscere i dati. Solitamente misura: tensione di rete, corrente assorbita e potenza

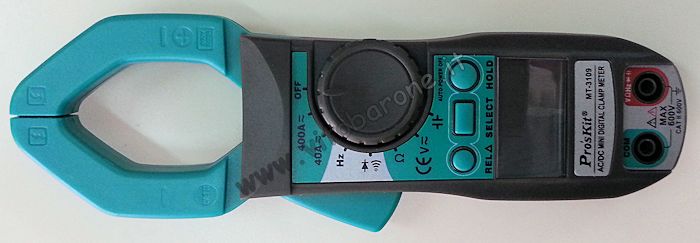

PINZA AMPEROMETRICA
PINZA AMPEROMETRICA
