LA BREADBOARD

La breadboard è una basetta che consente di inserire a pressione componenti elettronici per sperimentare temporaneamente il funzionamento di circuiti, senza ricorrere a saldature.

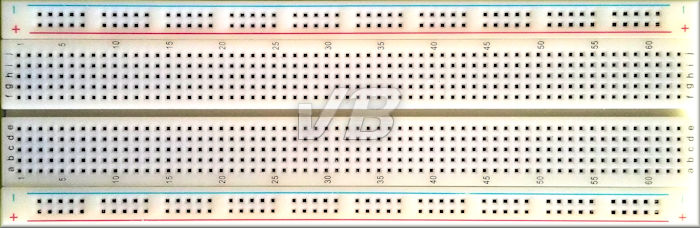

breadboard

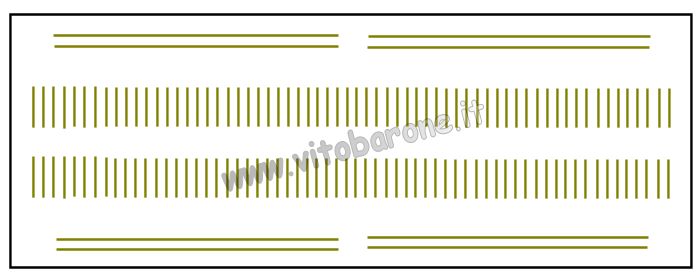

I fori superiori e inferiori sono elettricamente collegati orizzontalmente e servono normalmente per l'alimentazione. I fori centrali sono elettricamente collegati verticalmente.

breadboard - particolare

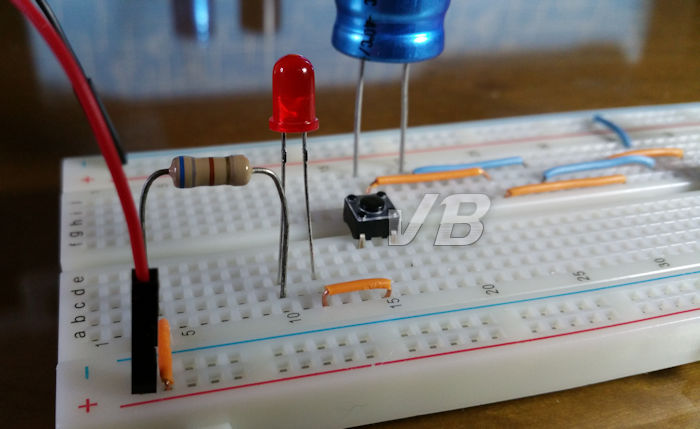

I fori sono disposti in modo da poter inserire anche circuiti integrati. Deve essere utilizzata con una certa delicatezza, in quanto i contatti tendono a divenire instabili. Le caratteristiche elettriche delle breadboard ne impediscono l'uso a frequenze molto elevate.

breadboard - particolare


esempi di collegamenti in serie
quattro esempi di collegamento in serie di tre resistori

esempi di collegamenti in parallelo
quattro esempi di collegamento in parallelo di tre resistori

VIDEO



Per impostare lo schema di montaggio è possibile utilizzare il software gratuito "Fritzing".

fritzing

fritzing home page
