SERIE E PARALLELO

Consideriamo un qualsiasi componente elettrico o elettronico dotato di due terminali (uno di ingresso e l'altro di uscita).

componente a due terminali

COLLEGAMENTO IN SERIE
Se il terminale di uscita č connesso al solo terminale di ingresso del componente che segue, si ottiene il collegamento in serie.
Nell'esempio in figura i componenti A, B e C sono collegati in serie:

collegamento in serie

Se aggiungiamo un componente D tra B e C, questi ultimi due non si trovano pių collegati in serie (il terminale di uscita del componente B č connesso anche al terminale di ingresso del componente D), mentre continuano ad esserlo A e B:

collegamento in sertie

I componenti elettrici collegati in serie sono attraversati dalla stessa corrente



COLLEGAMENTO IN PARALLELO
Se colleghiamo tra loro tutti i terminali di ingresso e tutti i terminali di uscita, otteniamo il collegamento in parallelo.
Nell'esempio in figura i componenti A, B e C sono collegati in parallelo:

collegamento in parallelo

Se, ad esempio, aggiungiamo un componente D tra i terminali di ingresso di B e C, questi ultimi due non si trovano pių collegati in parallelo (i morsetti di ingresso di B e C non sono pių connessi direttamente), mentre continuano ad esserlo A e B:

collegamento in parallelo

Ai componenti elettrici collegati in parallelo č applicata la stessa tensione

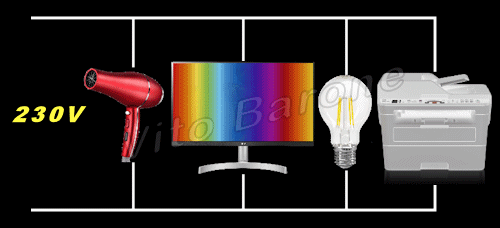

Tutti gli utilizzatori che abbiamo in casa (televisore, frigorifero, lavatrice, lampade, caldaia, ecc.) sono collegati in parallelo e, quindi, sono alimentati dalla stessa tensione di 230 volt.

utilizzatori in parallelo
