PERICOLOSITA' DELLA CORRENTE ELETTRICA

Normalmente, in presenza di un incidente di natura elettrica, si è abituati a far riferimento alla tensione quale causa dei danni (infatti si leggono o si ascoltano frasi del tipo: "... è rimasto folgorato da un a scarica a 20.000 volt"). In realtà, anche se è dalla tensione che parte il processo, quella che produce direttamente i danni è la corrente.

Quando una corrente elettrica attraversa il corpo umano, i danni conseguenti dipendono dal suo valore e dalla durata del fenomeno:

A) - La tetanizzazione si ha quando i muscoli rimangono contratti fino a quando il passaggio di corrente elettrica non cessa: il soggetto può sembrare attaccato alla parte in tensione, in quanto incapace di eseguire movimenti.
Paradossalmente può accadere che valori più elevati di tensione provochino una violenta reazione del muscolo, tale da allontanare la persona dalla parte in tensione.
B) - Per correnti più alte può intervenire l'arresto della respirazione.
C) - Il cuore funziona grazie a stimoli elettrici, pertanto una corrente elettrica esterna può alterare il suo funzionamento fino alla fibrillazione ventricolare.
D) - La corrente elettrica, per effetto Joule, riscalda le parti attraversate. Si possono, quindi, avere ustioni.

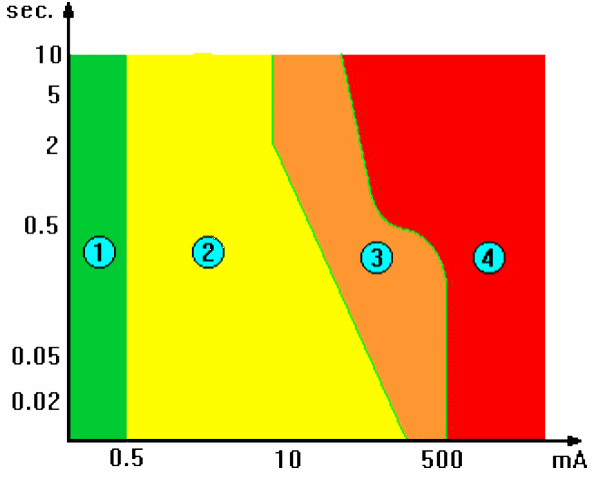

In figura sono rappresentate, in base al valore della corrente (espresso in mA - milliampere) e alla durata del fenomeno (in secondi), quattro zone di pericolosità, per una frequenza compresa tra i 15 e i 100 Hz:

- zona 1 - al di sotto di 0,5 mA la corrente elettrica non viene percepita (si tenga presente che una piccola lampada da 15 watt assorbe circa 70 mA);
- zona 2 - la corrente elettrica viene percepita senza effetti dannosi;
- zona 3 - si possono avere tetanizzazione e disturbi reversibili al cuore, aumento della pressione sanguigna, difficoltà di respirazione;
- zona 4 - si può arrivare alla fibrillazione ventricolare e alle ustioni.

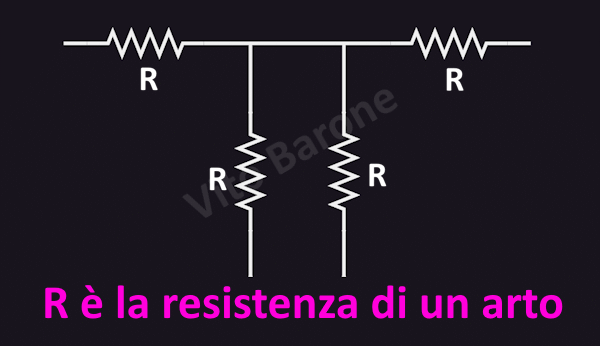

Da un punto di vista circuitale il corpo umano può essere rappresentato tramite quattro resistenze (quadripolo equivalente ad una persona):

quadripolo equivalente

Per gli effetti sul cuore bisogna tener conto anche del percorso della corrente. Ad esempio, tra i più pericolosi, abbiamo i percorsi mano sinistra-torace, mano destra-torace, mani-piedi.

SOCCORSI D'URGENZA

Il valore della corrente elettrica dipende anche dalla resistenza che il corpo umano oppone. Questa diminuisce con pelle umida o in presenza di ferite, aumentando la pressione del contatto e aumentando la superficie di contatto. La resistenza aumenta, invece, in presenza di zone callose.

Si possono ritenere come livelli di sicurezza i 25 volt in corrente alternata e i 60 volt in corrente continua.

Correnti ad alta frequenza (f>>50 Hz) sono meno pericolose di quelle a 50 Hz.

sicurezza elettrica ing. Vito Barone
