SISTEMI TT e TN

Si ha un sistema TT quando l'impianto elettrico alimentato direttamente in bassa tensione dall'azienda fornitrice. E' quello che accade nelle nostre abitazioni (solitamente 230 V monofase).

Prima lettera = T - neutro collegato direttamente a terra
Seconda lettera = T - masse collegate a terra

Le linee ad alta tensione (ad esempio a 380 kV), grazie a una stazione di trasformazione, diventano linee in media tensione (ad esempio a 20 kV) e, infine, mediante una cabina di trasformazione nelle vicinanze degli edifici da alimentare, si arriva alla bassa tensione (400 V trifase - 230 V monofase).

sistema TT

In un sistema TT l'impianto di terra della cabina del fornitore che trasforma la media tensione in bassa tensione (MT/BT) diverso dall'impianto di terra dell'edificio alimentato. In caso di guasto a terra nell'edificio, la corrente attraversa l'impianto di terra, quindi il terreno per tornare alla cabina, chiudendo il circuito di guasto.

In un sistema TN, solitamente presente negli impianti industriali, la cabina di trasformazione non del fornitore, ma parte integrante dell'impianto stesso e l'impianto di terra unico.

Prima lettera = T - neutro collegato direttamente a terra
Seconda lettera = N - masse collegate al neutro del sistema

sistema TN

Il guasto a terra pu in questo caso assumere tutte le caratteristiche di un cortocircuito.
Se come conduttore di protezione si usa il neutro (PEN), si ha il sistema TN-C, in caso di conduttori distinti (PE e N) si ha il sistema TN-S.

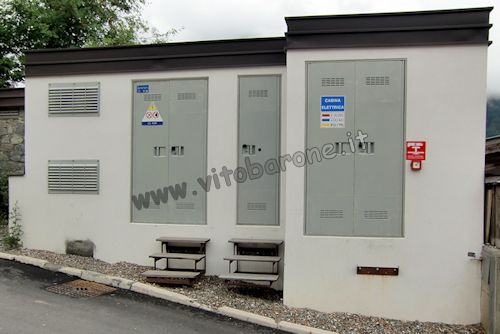

CABINA DI TRAFORMAZIONE CABINA DI TRAFORMAZIONE
cabina di trasformazione MT/BT

sicurezza elettrica ing. Vito Barone
