IMPIANTO DI TERRA

Se, ad esempio, tocchiamo una lavatrice collegata alla rete elettrica (la carcassa metallica è una massa), non ci aspettiamo di essere sottoposti a una scarica elettrica.

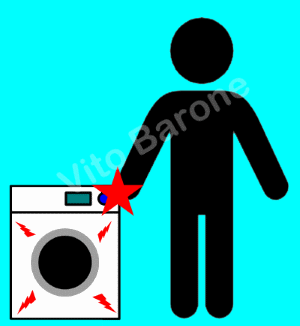

lavatrice - cedimento dell'isolante

In effetti se la carcassa metallica è, come da normativa, efficacemente collegata all'impianto di terra, non dovrebbero nascere problemi in quanto, in caso di cedimento dell'isolamento, dovrebbero prontamente intervenire le protezioni presenti nel quadro elettrico d'appartamento.


OGNI MASSA DEVE ESSERE COLLEGATA ALL'IMPIANTO DI TERRA

PRINCIPIO DI FUNZIONAMENTO DELL'IMPIANTO DI TERRA
La soluzione al problema consiste nel collegare il corpo conduttore con un altro corpo vincolato a potenziale zero. Se il collegamento è a resistenza nulla (R=0), si ha un collegamento equipotenziale e il corpo conduttore deve obbligatoriamente portarsi allo stesso potenziale (cioè a zero), eliminando il pericolo.

Il corpo che ci garantisce un potenziale costantemente vincolato a zero è il nostro pianeta Terra.

lavatrice collegata a terra

In figura vediamo che se una lavatrice soggetta a guasto è collegata a terra, il suo potenziale rimane a zero.

In realtà il collegamento a terra non è mai a resistenza zero, in quanto qualsiasi conduttore elettrico possiede una certa resistenza. Si fa in modo che questa sia la più bassa possibile, avvicinandosi così al caso ideale.

Collegando a terra le previste parti metalliche di apparecchi elettrici, ci poniamo al sicuro da contatti (indiretti) con potenziali pericolosi.

Normalmente i dispositivi elettrici provvisti di massa che usiamo in casa, vengono collegati a terra tramite l'apposito contatto presente nei vari tipi di prese.

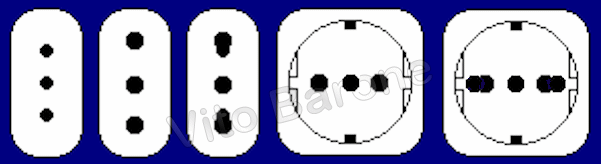

prese con contatti di terra

Il collegamento a terra provoca, in caso di guasto, una circolazione di corrente dall'oggetto verso terra. Questa corrente viene avvertita dall'interruttore differenziale (salvavita), che scatta eliminando la tensione da tutto l'impianto elettrico collegato.

lavatrice collegata a terra


COMPONENTI
In un impianto elettrico ogni massa, tramite il conduttore di protezione (con isolante di colore giallo-verde), è collegata al collettore (o nodo) principale di terra. A sua volta il conduttore di terra collega il nodo ai dispersori e i dispersori tra loro. Questi ultimi, in intimo contatto col terreno, costituiscono la parte terminale dell'impianto.

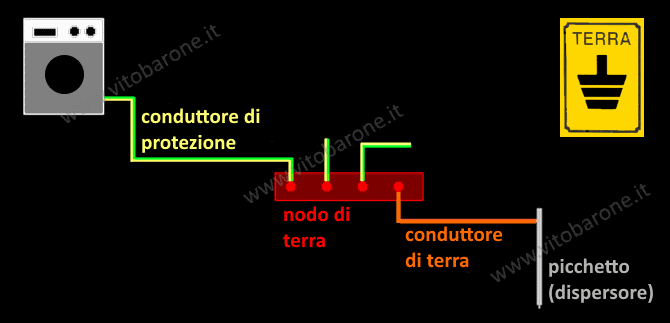

schema di un impianto di terra

Al nodo di terra vanno collegati anche i conduttori equipotenziali, che collegano le masse estranee come tubazioni e strutture metalliche.

La sezione del conduttore di protezione deve essere la stessa dei conduttori di fase fino a 16 mmq.

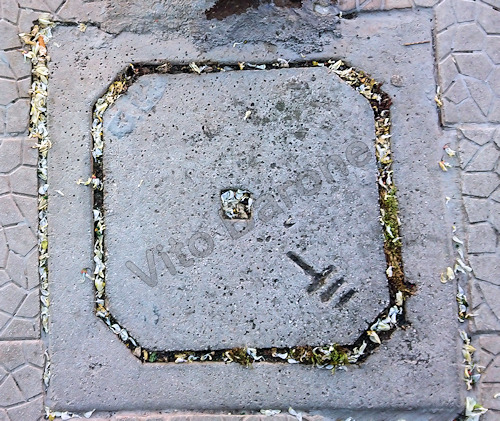

pozzetto




sicurezza elettrica ing. Vito Barone
